CANTEC F-1/TH/USB для подключения к CAN-шине автомобиля

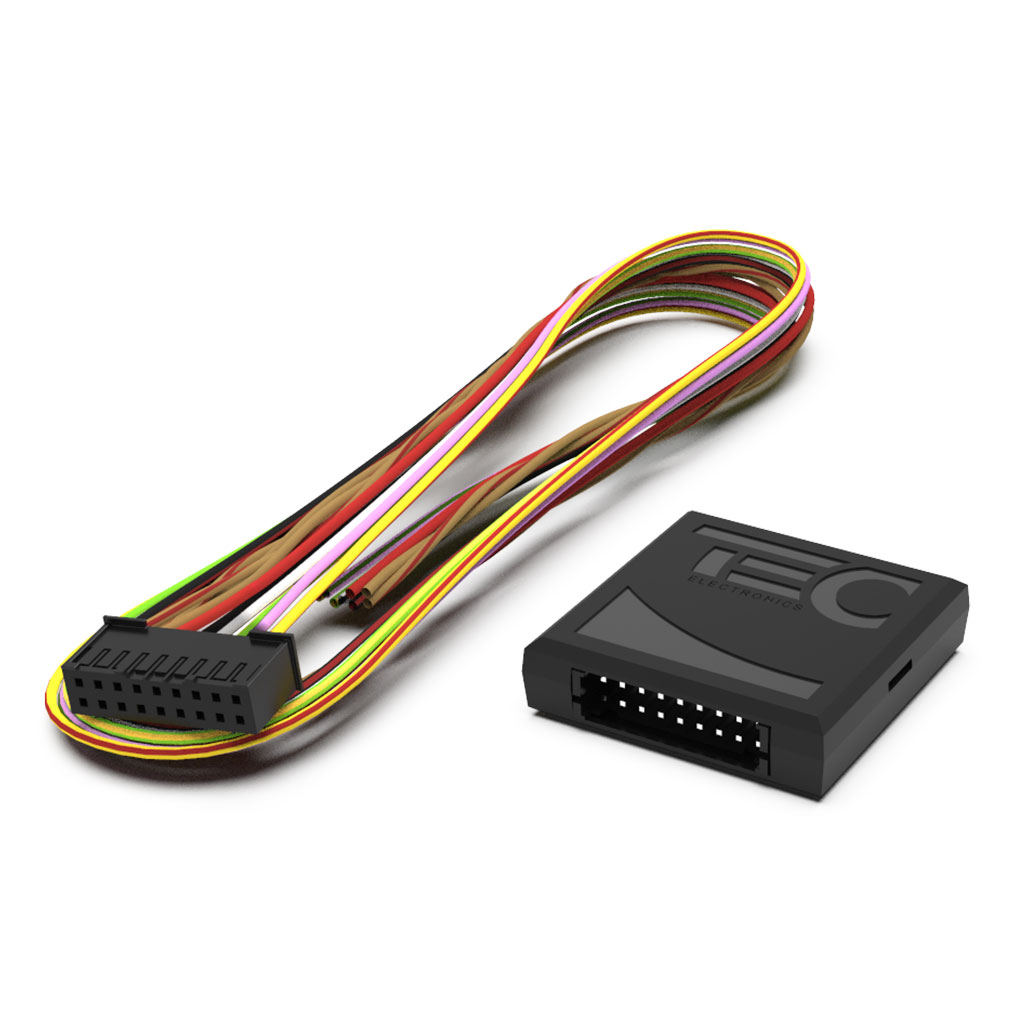

Специализированный CAN-модуль CANTEC-F1/TH/USB фото

Специализированный CAN-модуль CANTEC-F1/TH/USB

Модуль CANTEC-F1/TH/USB специализированный адаптер, предназначенный для получения из CAN-шины автомобиля информации по скорости/пробегу автомобиля, статусу «Зажигание» и статусу «АСС» (аксессуары / подсветка). Все эти параметры могут быть использованы для проведения корректной инсталляции современных цифровых тахографов на автомобиль.

Внимание! Для подключения модуля к автомобилям, имеющим бортовое питание 24 B, необходимо использовать адаптер 24 – 12 B

Описание
Технические характеристики
Комплектность
Список поддерживаемых автомобилей
Документация

Описание

Модуль полностью совместим с цифровыми тахографами, допущенными Министерством транспорта РФ к установке на транспортные средства, эксплуатируемые на территории России:

ШТРИХ-ТахоRUS;
Меркурий ТА-001;
КАСБИ DT-20М;
Атол Drive 5;
ТЦА-02НК;
DTCO 3283.

Специализированный CAN-модуль CANTEC-F1/TH/USB описание фото

Преимущества использования CANTEC-F1/TH/USB

простота и технологичность установки;
снижение стоимости и времени установки за счет отсутствия необходимости покупки и инсталляции дорогостоящих датчиков скорости;
совместимость с цифровыми тахографами, допущенными Министерством транспорта РФ к установке на транспортные средства, эксплуатируемые на территории России;
наличие иллюстрированных инсталляционных листов на все поддерживаемые модели автомобилей;
профессиональная служба технической поддержки;
регулярное расширение перечня поддерживаемых автомобилей.

Информация по подключению модуля к конкретному автомобилю размещена в специализированном ПО «Integrator», размещенном на сайте integrator.tecel.ru. Также эта информация, в виде инсталляционных листов, может быть отправлена, по запросу, клиенту.

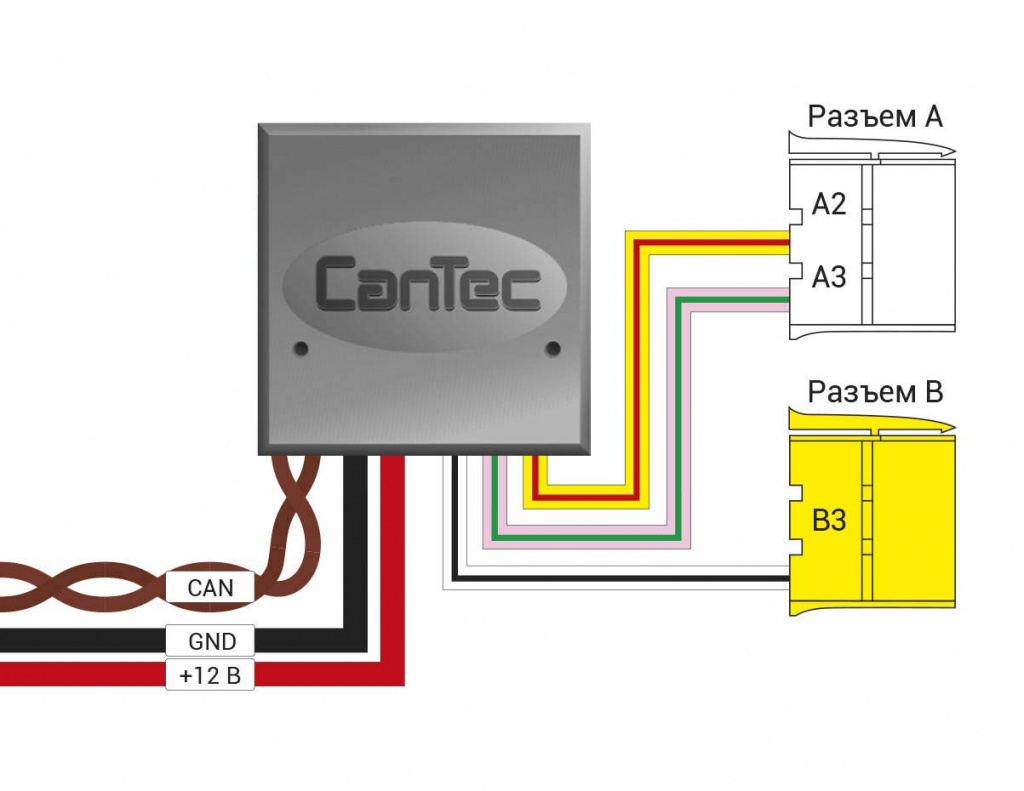

Общая схема подключения модуля CANTEC-F1/TH/USB к автомобилю

При установке модуля программирование не требуется – модуль полностью готов к работе. Согласование с автомобилем (выбор модели) происходит автоматически, т.е., после подключения модуля к автомобильной шине СAN и включения зажигания, модуль автоматически распознает автомобиль.

Модуль имеет два импульсных выхода сигнала «Скорость»: положительной и отрицательной полярности. В основном, используется выход с положительной полярностью импульсов, однако некоторые модели тахографов (например, Атол Drive 5) стабильнее работают при подаче импульсов отрицательной полярности.

Технические характеристики

Напряжение питания	9 … 15 В
Максимальное потребление в дежурном режиме	7 мА
Максимальное потребление в рабочем режиме	350 мА
Температура эксплуатации	– 40 … + 85°С
Температура хранения	– 40 … + 85°С
Максимальная относительная влажность воздуха	95 %

Комплектность

Центральный блок	1 шт.
Жгут проводов с разъемом	1 шт.
Упаковка	1 шт.

Специализированный CAN-модуль CANTEC-F1/TH/USB комплектация фото

Список поддерживаемых автомобилей

Документация

CANTEC-F1/TH/USB Техническое описание
